三相細分混合式步進電機驅動器說明書

3HB0822M三相細分混合式步進電機驅動器

一、步進電機驅動器簡介

3HB0822M是一款以精確正弦波電流輸出控制步進電機的驅動器，驅動電壓范圍110V-220V均可，適合外徑為110、130、150系列、驅動電流在10A以下的所有三相混合式步進電機，具有停電相位記憶功能，步進電機驅動器面板上的8位撥動開關可以輕松的實現對不同步進電機電流及不同細分步數的精確控制（特殊的電流和細分設置，可按用戶要求定制），輸入信號都經過光電隔離，具有很強的抗干擾能力，能適應惡劣環境工作。除此之外，該款步進電機驅動器驅動的步進電機能在很寬的頻率范圍內保持步進電機最大輸出轉矩不變，運行平穩，噪音極低，非常適合大扭矩且高速工作的場合。

二、步進電機驅動器引腳接線說明

引腳標號	功能說明	備注

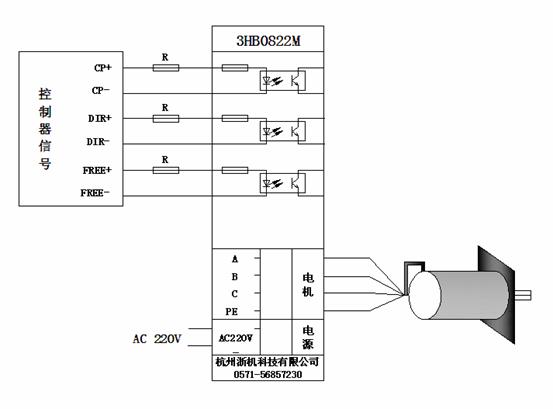

CP+	脈沖信號正輸入端	共陽、共陰、差動三種信號輸入方式均可，脈沖、方向、脫機信號均為5V信號輸入，非5V信號請?jiān)谕獠考酉鄳?yīng)限流電阻（具體接法參考下文接線示意圖）
CP-	脈沖信號負輸入端
DIR+	方向信號正輸入端
DIR-	方向信號負輸入端
FREE+	脫機信號正輸入端
FREE-	脫機信號負輸入端

POW	電源指示燈	電源正常時紅色指示燈常亮
TIM	信號指示燈	脈沖信號輸入正常時綠色指示燈閃亮
ERR	故障指示燈	步進電機驅動器出現故障及掉電時紅燈亮

A	接電機U相

B	接電機V相

C	接電機W相

PE	接地	安全保護，強烈建議可靠接地
AC220V	額定AC220V輸入	電壓范圍：AC110V～220V,10A

三：步進電機驅動器的單/雙脈沖、相電流、細分?jǐn)?shù)設定：

警告：撥動開關撥到“ON”位置時為“1”；特殊要求可根據用戶定制。

步進電機驅動器的單/雙脈沖模式設定：

開關狀態（DIP8）	設置說明
1	CP+/CP-為正轉脈沖信號，DIR+/DIR-為反轉脈沖信號
0	CP+/CP-為脈沖信號，DIR+/DIR-為方向信號（電平控制）

步進電機驅動器相電流設定：

開關狀態（DIP7 6 5）	輸出電流（峰值,單位：A）
000	4.5
001	5.0
010	5.5
011	6.0
100	6.5
101	7.0
110	7.5
111	8.0

步進電機驅動器細分拍數設定：

步進電機驅動器細分設定后步進電機每運行一圈所需的脈沖數等于電機本身的齒數乘以細分拍數。（注：一般電機均為50個齒）

例如：步進電機本身齒數為50，細分?jǐn)?shù)設定為12，則此時步進電機運行一圈的脈沖數為：50*12=600個，步距角為：360°/600=0.6°

例如：步進電機本身齒數為50，細分?jǐn)?shù)設定為40，則此時步進電機運行一圈的脈沖數為：50*40=2000個，步距角為：360°/2000=0.18°

開關狀態（DIP4 3 2 1）	細分拍數（拍/齒）	脈沖數/圈
0000	6	300
0001	10	500
0010	12	600
0011	20	1000
0100	24	1200
0101	36	1800
0110	40	2000
0111	48	2400
1000	50	2500
1001	60	3000
1010	72	3600
1011	100	5000
1100	120	6000
1101	144	7200
1110	200	10000
1111	240	12000
