兩相細分混合式步進電機驅動器說明書



2HB064M兩相細分混合式步進電機驅動器

一、步進電機驅動器簡介

   2HB064M是一款以精確正弦波電流輸出控制電機的驅動器,驅動電壓范圍AC24V-50VDC3670V均可,適合外徑為578690系列、驅動電流在6A以下的所有兩相混合式步進電機,具有停電相位記憶功能,步進電機驅動器面板上的8位撥動開關可以輕松的實現對不同步進電機電流及不同細分步數的精確控制(特殊的電流和細分設置,可按用戶要求定制),輸入信號都經過光電隔離,具有很強的抗干擾能力,能適應惡劣環境工作。除此之外,該款步進電機驅動器驅動的步進電機轉矩脈動極小,運行平穩,噪音極低。

二、步進電機驅動器引腳接線說明

引腳標號

功能說明

備注

CP+

脈沖信號正輸入端

共陽、共陰、差動三種信號輸入方式均可,脈沖、方向、脫機信號均為5V信號輸入,非5V信號請在外部加相應限流電阻(具體接法參考下文接線示意圖)

CP-

脈沖信號負輸入端

DIR+

方向信號正輸入端

DIR-

方向信號負輸入端

FREE+

脫機信號正輸入端

FREE-

脫機信號負輸入端







POW

電源指示燈

電源正常時紅色指示燈常亮

TIM

信號指示燈

脈沖信號輸入正常時綠色指示燈閃亮

ERROR

故障信號指示燈

步進電機驅動器發生故障時紅燈亮





步進電機驅動器





A

接電機A相頭

/A

接電機A相尾

B

接電機B相頭

/B

接電機B相尾





AC40V

額定AC40V,5A輸入

電壓范圍:AC2450V DC3670V,5A

三:步進電機驅動器的單/雙脈沖、相電流、細分數設定:

警告:撥動開關撥到“ON”位置時為“0”; 特殊要求可根據用戶定制。

步進電機驅動器的單/雙脈沖模式設定:

開關位置(DIP1

信號設置

0

CP+/CP-為正轉脈沖信號,DIR+/DIR-為反轉脈沖信號

1

CP+/CP-為脈沖信號,DIR+/DIR-為方向信號(電平控制)





步進電機驅動器相電流設定:

開關位置(DIP2 3 4

輸出電流(峰值,單位:A

111

2.5

110

3.0

101

3.5

100

4.0

011

4.5

010

5.0

001

5.5

000

6.0

步進電機驅動器細分拍數設定:

步進電機驅動器細分設定后步進電機每運行一圈所需的脈沖數等于步進電機本身的齒數乘以細分拍數。(注:一般步進電機均為50個齒)

例如:步進電機本身齒數為50,細分數設定為8,則此時步進電機運行一圈的脈沖數為:50*8=400個,步距角為:360°/400=0.9°

例如:步進電機本身齒數為50,細分數設定為40,則此時步進電機運行一圈的脈沖數為:50*40=2000個,步距角為:360°/2000=0.18°

開關位置(DIP5 6 7 8

細分設置(拍/齒)

脈沖數/

1111

4

200

1110

8

400

1101

10

500

1100

16

800

1011

20

1000

1010

24

1200

1001

32

1600

1000

36

1800

0111

40

2000

0110

64

3200

0101

72

3600

0100

100

5000

0011

128

6400

0010

144

7200

0001

200

10000

0000

256

12800


四、步進電機驅動器硬件連接

控制器信號幅值

建議外接限流電阻R

5V

不加

12V

1KΩ

24V

2KΩ

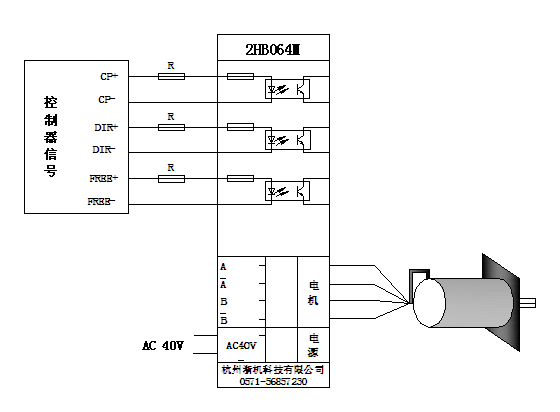

步進電機驅動器接線示意圖

  杭州浙機科技有限公司步進電機驅動器

  電話:0571-85226995

  傳真:0571-56857230

  網址:http://www.designdmu.com.cn

  郵箱:motorzj@163.com



產品實景

兩相步進電機驅動器

圖片說明:兩相細分混合式步進電機驅動器

(實景拍攝)



兩相步進電機驅動器

圖片說明:兩相細分混合式步進電機驅動器

(實景拍攝)



兩相步進電機驅動器

圖片說明:兩相細分混合式步進電機驅動器

(實景拍攝)







杭州浙機科技有限公司

網址:http://www.designdmu.com.cn

電話:0571-85226995










【 步進電機驅動器知識介紹 】

步進電機升降速設計



  步進電機啟動時,必須有升速、降速過程,升降速的設計至關重要。如果設計不合適,將引起步進電機的堵轉、失步、升降速過程慢等問題。

  步進電機升速過程由突跳頻率加升速曲線組成(降速過程反之),理想的步進電機升降速曲線為指數曲線,根據用戶的負載情況選擇不同的突跳頻率和不同的指數曲線,以找到一條最理想的曲線,一般需要多次試機才行。步進電機突跳頻率不宜過大。指數曲線在實際軟件編程中比較麻煩,一般事先算好后存貯在ROM內,工作過程直接選取。

  CP脈沖的設計主要要求其要有一定的脈沖寬度(一般不小于5μS)、脈沖序列的均勻度以及高低電平方式(要求為負脈沖方式) 。步進電機換向時,一定要在步進電機降速停止后再換向。換向信號一定要在步進電機前一個方向的最后一個CP脈沖結束后以及步進電機下一個方向的第一個CP脈沖前發出。
