【 步進電機知識介紹
】
關于步進電機驅動的常見問題
1.何為步進電機的驅動。
步進電機是一種作為控制用的特種電機, 它的旋轉是以固定的角度(稱為“步距角”)一步一步運行的, 其特點是沒有積累誤差(精度為100%), 所以廣泛應用于各種開環控制。
步進電機的運行要有一電子裝置進行驅動, 這種裝置就是步進電機驅動器, 它是把步進電機控制系統發出的脈沖信號轉化為步進電機的角位移, 或者說步進電機控制系統每發一個脈沖信號, 通過步進電機驅動器就使步進電機旋轉一步距角。所以步進電機的轉速與脈沖信號的頻率成正比。
所以,控制步進電機脈沖信號的頻率,可以對步進電機精確調速;
控制步進電機步進脈沖的個數,步進電機驅動器可以實現對步進電機精確定位目的;
2.何為步進電機驅動器的細分。
要了解“步進電機細分”,先要弄清“步進電機步距角”這個概念:它表示步進電機控制系統每發一個步進脈沖信號,步進電機所轉動的角度。

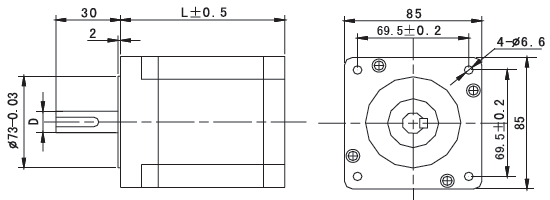

步進電機出廠時給出了一個步進電機步距角的值,如ss3402A64A型步進電機給出的值為0.9°/1.8°(表示半步工作時為0.9°、整步工作時為1.8°),這個步進電機步距角可以稱之為‘步進電機固有步距角’,不一定是步進電機實際工作時的真正步距角,真正的步進電機步距角和步進電機驅動器有關,參見下列數據(還以型86BYG250A電機為例):
步進電機固有步距角 所用驅動器類型及工作狀態
步進電機運行時的真正步距角 0.9°/1.8°
步進電機驅動器工作在半步狀態 0.9° 0.9°/1.8°
細分步進電機驅動器工作在5細分狀態
0.36° 0.9°/1.8°
細分步進電機驅動器工作在10細分狀態 0.18° 0.9°/1.8°
細分步進電機驅動器工作在20細分狀態
0.09° 0.9°/1.8°
細分步進電機驅動器工作在40細分狀態 0.045°
從以上數據可以看出:步進電機通過細分步進電機驅動器的驅動,其步進電機步距角變小了,如步進電機驅動器工作在10細分狀態時,其步距角只為‘步進電機固有步距角’的十分之一,也就是說:‘當步進電機驅動器工作在不細分的整步狀態時,步進電機控制系統每發一個步進脈沖,步進電機轉動1.8°;而用細分驅動器工作在10細分狀態時,電機只轉動了0.18° ’,這就是細分的基本概念。 細分功能完全是由步進電機驅動器*精確控制步進電機的相電流所產生的,與步進電機無關。
3.驅動器細分有什么優點,為什么一定建議我使用細分功能。
步進電機驅動器細分后的主要優點為:完全消除了步進電機的低頻振蕩。
步進電機低頻振蕩是步進電機(尤其是反應式電機)的固有特性,而細分是消除它的唯一途徑,如果您的步進電機有時要在共振區工作(如走圓弧),步進電機選擇細分驅動器是唯一的選擇。
為提高了步進電機的輸出轉矩。尤其是對三相反應式電機,其力矩比不細分時提高約30-40% 。
為提高了步進電機的分辨率。由于減小了步進電機步距角、提高了步進電機步距的均勻度,‘提高步進電機的分辨率’是不言而喻的。
以上這些優點,尤其是在性能上的優點,并不是一個量的變化,而是質的飛躍。根據我們的記錄,原來使用不細分步進電機驅動器的用戶通過比較后,大都改選為細分步進電機驅動器。
所以我們建議您最好選用細分步進電機驅動器。
4.何為混合式步進電機,何為反應式步進電機,兩者有何區別。
在結構和材料上不同,反應式步進電機不象混合式步進電機那樣內部具有永久磁性材料,故反應式步進電機沒有自阻,而混合式步進電機有自阻(即在電機未加電的情況下有一定的自鎖力)。
在運行性能上有差別,混合式步進電機運行時相對較平穩,輸出力矩相對較大,運行聲音小。
兩種步進電機在價格上有差別,反應式步進電機比混合式步進電機相對便宜。
5.何為步進電機的相數,我應該選擇幾相的步進電機。
步進電機的相數是指步進電機內部的線圈組數,目前常用的有二相步進電機、三相步進電機、四相步進電機、五相步進電機。步進電機相數不同,其步距角也不同,一般二相步進電機的步距角為0.9°/1.8°、三相步進電機的為0.75°/1.5°等、五相步進電機的為0.36°/0.72° 。
在沒有細分步進電機驅動器時,用戶主要*選擇不同相數的步進電機來滿足自己步距角的要求。如果使用細分步進電機驅動器,則‘相數’將變得沒有意義,用戶只需在步進電機驅動器上改變細分數,就可以改變步距角。
6.我正準備選擇五相混合式步進電機,請問有何建議?
五相混合式步進電機處于正在淘汰狀態,所以我們建議:如果您一定要用五相步進電機的步距角(0.36°),請您選用二相混合式步進電機和配套的細分步進電機驅動器,在5細分狀態下的步進電機步距角同樣為0.36°,并且細分后的步進電機步距角比五相固有的步進電機步距角更均勻、定位精度更高、運行更平穩、出力更大。
|
