兩相混合式步進電機說明書



110BYGH250系列混合式步進電機



一、步進電機 簡介:



兩相混合式步進電機











步進電機步距角:0.9/1.8°

溫升:80℃(額定電流)

環境溫度:-20°C~+55°C

步進電機絕緣電阻: 100M Ω Min. ,500VDC

步進電機絕緣強度:500VAC for one minute

步進電機絕緣等級:B級

二、  步進電機技術參數:

步進電機型號

步進電機相數

相電流

相電阻

相電感

保持
轉矩

轉動
慣量

電機
重量

機身
長度

適配
步進電機
驅動器
型號

單軸



A

Ω

mH

N.M

g-cm2

kg

mm

110BYGH2501步進電機

2/4

5.5

0.9

12

8

5500

5.0

99

2HB064M
步進電機
驅動器

110BYGH2502步進電機

2/4

6.0

0.44

4.9

12

7200

6.0

115

110BYGH2503步進電機

2/4

6.5

0.8

15

16

10900

8.4

150

110BYGH2504步進電機

2/4

8.0

0.67

12

20

16200

11.7

201

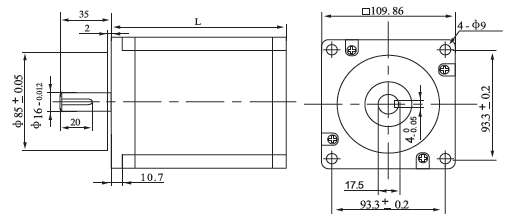

三、  步進電機安裝尺寸:

步進電機安裝尺寸

鍵尺寸:平鍵5*25

    該系列電機軸徑有Φ16Φ19兩種,特殊要求可根據客戶要求定作!



四、  步進電機引出線說明:

步進電機引出線說明



  兩相混合式步進電機系列

  參數詳細,型號眾多,規格齊全。

  運轉平穩,噪音小,能適應惡劣的工作環境。

  杭州浙機科技有限公司

聯系電話:0571-85226995

網址:http://www.designdmu.com.cn














【 步進電機知識介紹 】

步進電機控制及應用



   步進電機概述

   步進電機安裝有帶永久磁性的轉子,而定子至少具有兩個繞線。當轉子磁性與定子繞線保持一致時,將驅動第二個繞線。兩個繞線交替開啟和關閉,這將導致步進電機鎖定在想要的步進位置。通過繞線的電流方向還可反向。

   在帶有兩個定子繞線的步進電機中,有四個步進以 90° 隔開。根據向定子繞線提供的脈沖,可精確控制步進電機移動的步進。

   步進電機的速度控制可通過向繞線提供脈沖頻率實現,而旋轉方向可通過反向脈沖序列進行更改。步進電機內部的極片有許多齒,有助于定位相對于定子的轉子位置。一些步進電機的定子級也有齒。

   根據使用的控制技術,可全步進、半步進或微步進控制步進電機。簡單的方形脈沖可以控制處于全步進的電機,而先進控制技術(如脈寬調制 (PWM))可用于微步進。

   微處理器

   步進電機控制器與步進電機驅動器配合使用,能夠提供全步進或微步進。更復雜的步進電機控制可通過杭州浙機科技有限公司生產的微電腦步進電機控制器(運動控制器)實現。板載外設(如 ADC 和 PWM)創建高度集成的解決方案,可滿足步進電機的所有應用要求。

   接口/連接

   傳統模擬 RS-232/RS-485 接口一直是步進電機控制應用的常見選擇。展望未來,設計人員將在其產品中集成主流接口,如以太網、USB 和 CAN。

   杭州浙機科技有限公司致力于同時為傳統和新興工業提供解決方案。例如,杭州浙機科技有限公司最近設計出了適用于恒溫恒濕機的控制方面的步進電機控制器,有效解決了流量控制的問題。

   電源管理

   杭州浙機科技有限公司提供從標準 IC 到高性能插件、變壓器、數字電源和集成電源模塊的電源管理解決方案。
從電源、線性穩壓器和非隔離式開關 DC/DC 穩壓器到電源及顯示解決方案,杭州浙機科技有限公司都能幫助您完成項目開發。

   杭州浙機科技有限公司以高精尖的技術領先于步進電機控制行業,是眾多設備廠家提高技術性能和產品質量的首選。
