三相混合式步進電機說明書



110BYG350系列混合式步進電機



一、  步進電機簡介:













步進電機步距角:0.6/1.2°

步進電機溫升:80℃(額定電流)

環境溫度:-20°C~+55°C

步進電機絕緣電阻: 100M Ω Min. ,500VDC

步進電機絕緣強度:500VAC for one minute

步進電機絕緣等級:B



二、  步進電機技術參數:

步進電機型號

步進電機相數

相電流

相電阻

相電感

保持
轉矩

轉動
慣量

電機
重量

機身
長度

適配
步進電機
驅動器
型號

單軸



A

Ω

mH

N.M

Kg-cm2

kg

mm

110BYGH3501步進電機

3

2.4

1.7

12.2

8

8.4

7

158

3HB0822M
步進電機
驅動器

110BYGH3502步進電機

3

2.4

1.4

13.2

12

12.6

10

197

110BYGH3503步進電機

3

3

1.7

18

16

16.8

12

240

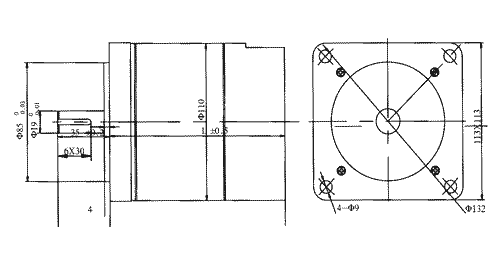

三、  步進電機安裝尺寸:

步進電機安裝尺寸

鍵尺寸:   5*30

    該系列步進電機軸徑有Φ16Φ19兩種,特殊要求可根據客戶要求定作!



四、  步進電機引出線說明:



型號

7

1

3

 4

5

 6

七芯航空插座

110BYG350步進電機

接地

A



B



C



接法



  三相混合式步進電機系列

  參數詳細,型號眾多,規格齊全。

  運轉平穩,噪音小,能適應惡劣的工作環境。

  杭州浙機科技有限公司

聯系電話:0571-85226995

網址:http://www.designdmu.com.cn














【 步進電機知識介紹 】

步進電機為什么要配步進電機驅動器才能工作



   步進電機為什么要配步進電機驅動器才能工作?

   步進電機作為一種控制精密位移及大范圍調速專用的電機, 步進電機的旋轉是以自身固有的步進電機步距角(轉子與定子的機械結構所決定)一步一步運行的, 其特點是步進電機每旋轉一步,步進電機步距角始終不變,能夠保持精密準確的位置。

   所以無論旋轉多少次,始終沒有積累誤差。由于控制方法簡單,成本低廉,廣泛應用于各種開環控制。

   步進電機的運行需要有脈沖分配的功率型電子裝置進行驅動, 這就是步進電機驅動器

   步進電機驅動器接收步進電控制系統發出的脈沖信號,按照步進電機的結構特點,順序分配脈沖,實現控制步進電機角位移、步進電機旋轉速度、步進電機旋轉方向、步進電機制動加載狀態、步進電機自由狀態。步進電控制系統每發一個脈沖信號, 通過步進電機驅動器就能夠驅動步進電機旋轉一個步距角。

   步進電機的轉速與脈沖信號的頻率成正比。

   步進電機角位移量與脈沖個數相關。步進電機停止旋轉時,能夠產生兩種狀態:制動加載能夠產生最大或部分保持轉矩(通常稱為剎車保持,無需電磁制動或機械制動)及轉子處于自由狀態(能夠被外部推力帶動輕松旋轉)。

   步進電機驅動器,必須與步進電機的型號相匹配。否則,將會損壞步進電機步進電機驅動器
